ATW-92334 UHF頻段 分集式無線系統，提供100組通道選擇，系統配置1臺ATW-R92雙通道接收機、2套ATW-T93盒式發射機、1套ATW-T94手持發射機。
① 使用PLL合成器方法。提供100組通道選擇，系統配置1臺ATW-R92雙通道接收機、2套ATW-T93盒式發射機、1套ATW-T94手持發射機。
② ATW-R92 分集接收系統實現了穩定的接收，能減少掉頻情況。天線輸入端子設有12V直流輸出，可為外部天線或增益器供電。每組接收通道設有耳機監聽輸出，可在每個通道上同時監聽。
③ ATW-T93 盒式發射機配有1/4波長鞭狀天線，具有良好的便攜和靈活性。機體由堅固的鎂合金制成，堅固而輕量?？膳渲枚喾NcW型領夾話筒及頭戴式話筒甚至樂器連接線，分別設有話筒及樂器輸入電平調節。
④ ATW-T94 手持發射機配有單指向式 Hi-ENERGY 動圈收音頭，提供清晰而自然的話音收音，設有 0/-6/-12 的輸入電平衰減選擇開關，可避免在過高聲壓的收音失真。
⑤ 全系統包括RF/AF接收儀表、通道顯示屏、發射機電量，均為LED發光顯示，即使在黑暗的地方也有出色的可視性。
ATW-92334 整體系統指標
工作頻率
800.550 至 819.700 MHz
通道數目
100
頻率穩定性
±0.005% PLL 頻率控制
調制方法
FM 調頻
額定頻偏
±5 kHz
有效工作距離
約90米 (在沒有干擾情況下)
工作環境溫度
5°C ~ 45°C
頻率響應
100 Hz ~ 15 kHz

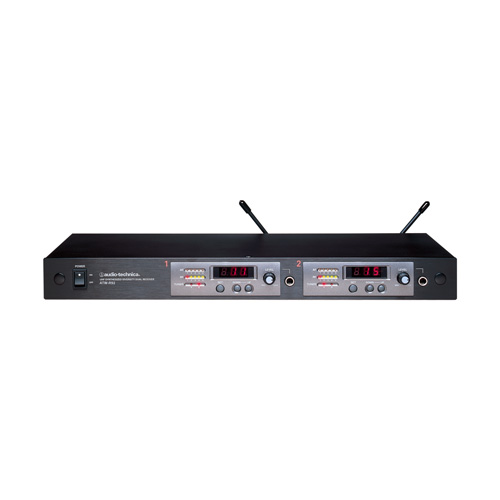

ATW-R92 接收機
接收系統
雙通道獨立接收，自動開關分集式
鏡頻抑制
>100 dB
信噪比
>107 dB (于 ±40 kHz 頻偏)
總諧波失真
<1% (±5 kHz 頻偏于 1 kHz)
靈敏度
18 dBuV (信噪比于60dB ±5 kHz 頻偏)
中頻
54.25 MHz, 10.7 MHz
最大輸出電平
XLRM 平衡卡農公座 : 4 mV;
6.3mm 非平衡端子 : 40 mV
耳機輸出
耳機輸出插口：6.3 mm TRS 立體聲
耳機輸出功率：最高 20 mW / 16Ω
天線輸入
BNC型, 50Ω
提供12V 直流, 20mA 天線供電 x 2
供電
100-240VAC 50/60Hz
尺寸
482.0mm x 43.0mm x 361.0mm (寬 x 高 x 長)
重量
2.9 公斤
標配
兩根鞭狀天線，機架安裝組件，電源線，線夾

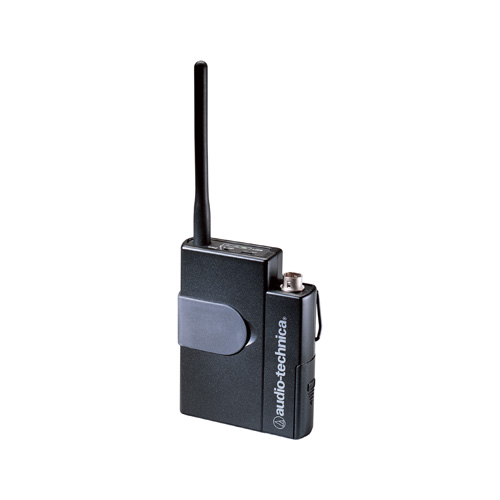

ATW-T93 盒式發射機
射頻輸出功率
最高 50mW (H: 10 mW, L: 5 mW)
雜散發射
配合當地標準
輸入端子
cW型4針帶鎖接頭
接點1: 地線、接點2: 樂器輸入、接點3: 話筒輸入、接點4: 供電偏壓 5V, 最大 5 mA
高通濾波
150Hz, 6dB/octave (話筒輸入)
電池
1.5V AA 5號電池 x 2 (不包含)
電池耗電 / 壽命
高輸出 16小時; 低輸出 18小時 (堿性電池)
*視乎電池種類及使用環境
尺寸
65mm x 83mm x 20mm (寬 x 高 x 長)
重量
80 克

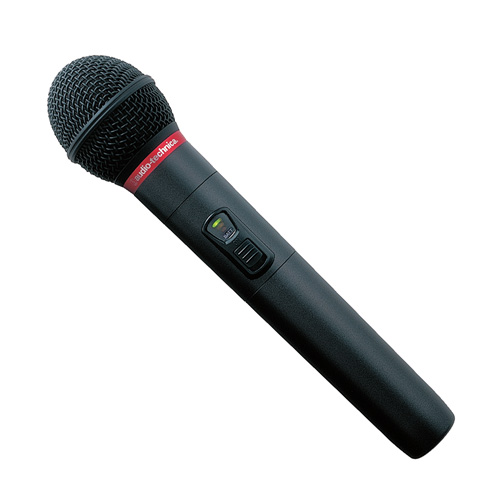

ATW-T94 手持話筒發射機
射頻輸出功率
最高 50mW (H: 10 mW, L: 5 mW)
雜散發射
配合當地標準
收音頭
A-T Hi-ENERGY 動圈式單指向性
電池
1.5V AA 5號電池 x 2 (不包含)
電池耗電 / 壽命
H: 105 mA; L: 95 mA, 典型
高輸出 16小時; 低輸出 18小時 (堿性電池)
*視乎電池種類及使用環境
尺寸
長 239.0 mm, 直徑 53.5 mm
重量
295克
標配
AT8456 話筒夾
